2020-04-28
本实用新型公开了一种低温污泥干化处理装置，其技术方案要点是：压滤机构下部设有用于承接压滤后污泥的烘干机构，所述烘干机构内设有用于翻耙打碎污泥的翻耙机构，所述烘干机构旁设有向其循环输送热源的空气能热泵。本实用新型提供一种低温污泥干化处理装置，提供低能耗污泥烘干装置，能够有效降低处理后的污泥含水量，使污泥含水量及体积大大缩减。
1. 一种低温污泥干化处理装置，包括污泥破拱切条一体机、输送网带、除湿热泵系统、风机、控制系统等。
2. 根据专利要求1所述的一种低温污泥干化处理装置，其特征在于：所述烘干机构包括设于压滤机下部的烘干槽，所述烘干槽侧面和底部设有用于容置热交换介质的中空内腔，所述烘干槽侧面设有连通中空内腔的进水口，所述烘干槽底部设有连通中空内腔的出水口，所述进水口与出水口分别与空气能热泵通过管路连通。
3. 根据权利要求1所述的一种低温污泥干化处理装置，其特征在于：所述翻耙机构包括设于烘干机构上的底座，所述底座上设有由电机驱动的转轴，所述转轴上对称设有多条用于搅拌打碎污泥的叶片。
4. 根据权利要求2所述的一种低温污泥烘干装置，其特征在于：所述烘干槽上于中空内腔(32)的外侧设有隔热的保温层。
5. 根据权利要求2所述的一种低温污泥干化处理装置，其特征在于：所述烘干槽底部设有用于排出污泥的排污口，所述烘干槽底部向排污口(36)延伸方向逐渐倾斜。
6. 根据权利要求1所述的一种低温污泥干化处理装置，其特征在于：所述空气能热泵包括空气热交换器、热泵压缩机、介质热交换器、膨胀阀、内部管路和外部管路，冷媒通过所述内部管路在所述空气热交换器、热泵压缩机、介质热交换器和膨胀阀间循环，热交换介质通过所述外部管路在介质热交换器和烘干机构间循环。
7. 根据权利要求1所述的一种低温污泥干化处理装置，其特征在于：所述压滤机为板框压滤机或带式压滤机。
本实用新型提供一种低温污泥干化处理装置，提供低能耗污泥烘干装置，能够有效降低处理后的污泥含水量，使污泥含水量及体积大大缩减。
与现有技术相比，本低温污泥干化机实用新型具有如下优点：

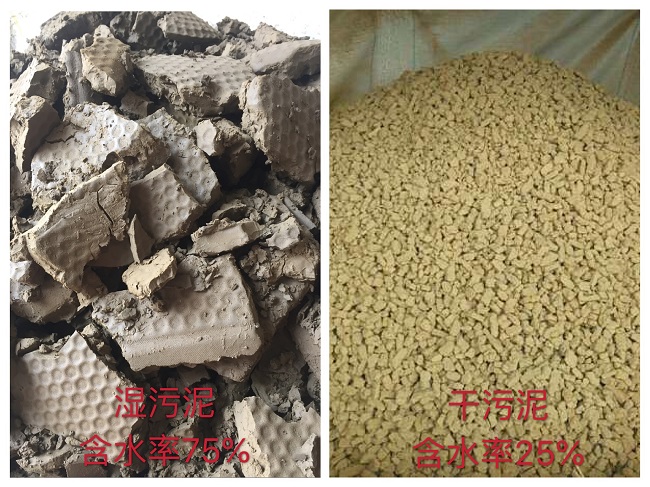

本实用新型的一种低温污泥干化处理装置，通过压滤机先将污水与污泥分离，之后污泥进入烘干机构，烘干机构中的污泥先被翻耙机构打碎至松散，再通过空气能热泵提供的热量加热后不断使水分挥发，将污泥含水率70%-80%的污泥干燥为含水率30%-50%的泥粒，使污泥体积或重量均大大缩减，该技术能够将污泥体积大大缩减，只需要消耗电能，不需要其他辅助能源，同时高效空气能热泵(能耗是常规干化设备的1/3—1/4)还能降低能耗，特别适用于污泥量不大的企业干化使用，过程无粉尘且无异味。
